Une fois la meule en place, il est possible de figer la rotation de l'axe A : l’axe ne tourne pas durant l’usinage du profil.
Accessibilité : Cocher le paramètre du travail « Figer l’axe A »

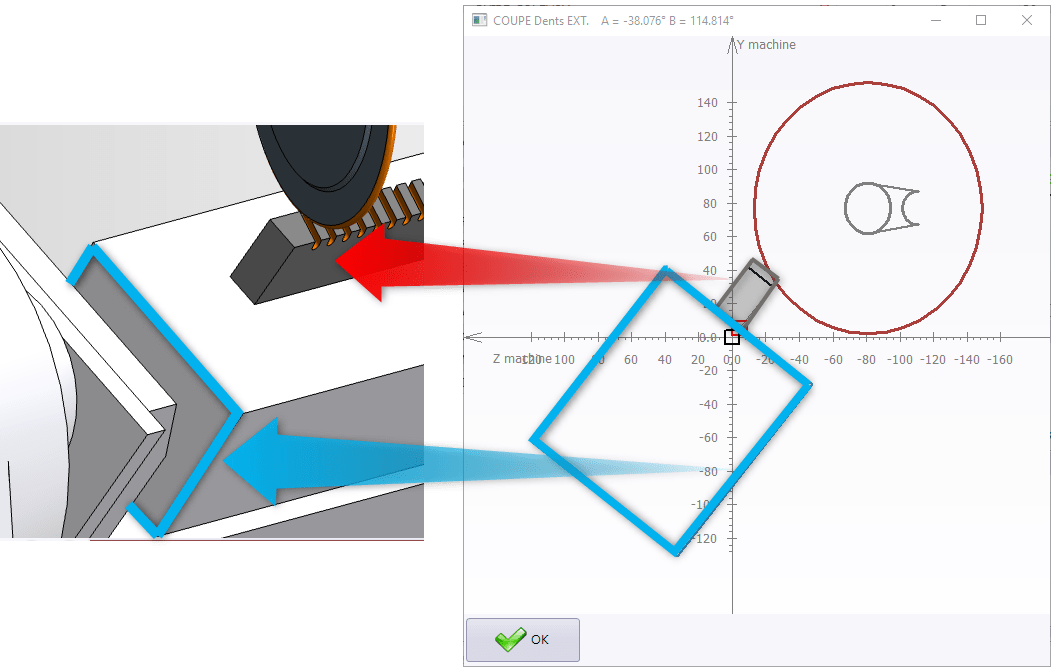

Il est maintenant possible de voir la broche et la meule dans leurs positions d'usinage sur une vue 2D (affichage immédiat).
Activation : Numaffut.ini, [BROCHES] 2D_Tilting_Display = 1

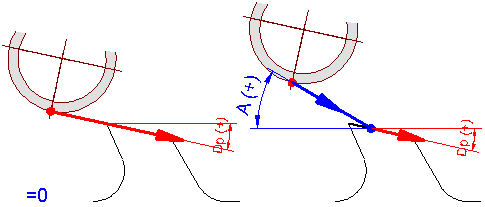

Il est maintenant possible de corriger un défaut d’usinage sur la dépouille, avec la création d'une nouvelle étape dans la déclaration d'outil « Dépouille Simple / Dépouille avec correction ».
Les paramètres « Angle » et « Distance » permettent de corriger la trajectoire de la meule.
Activation : option sur demande
Ajout des paramètres "Rotation A+180°" & "Inverser B +180°" qui vont permettre de travailler avec l'arrière de la meule dans une autre position dans la machine. Attention, il faut mettre de l'incline meule pour éviter la collision entre le moyeu et la pièce.

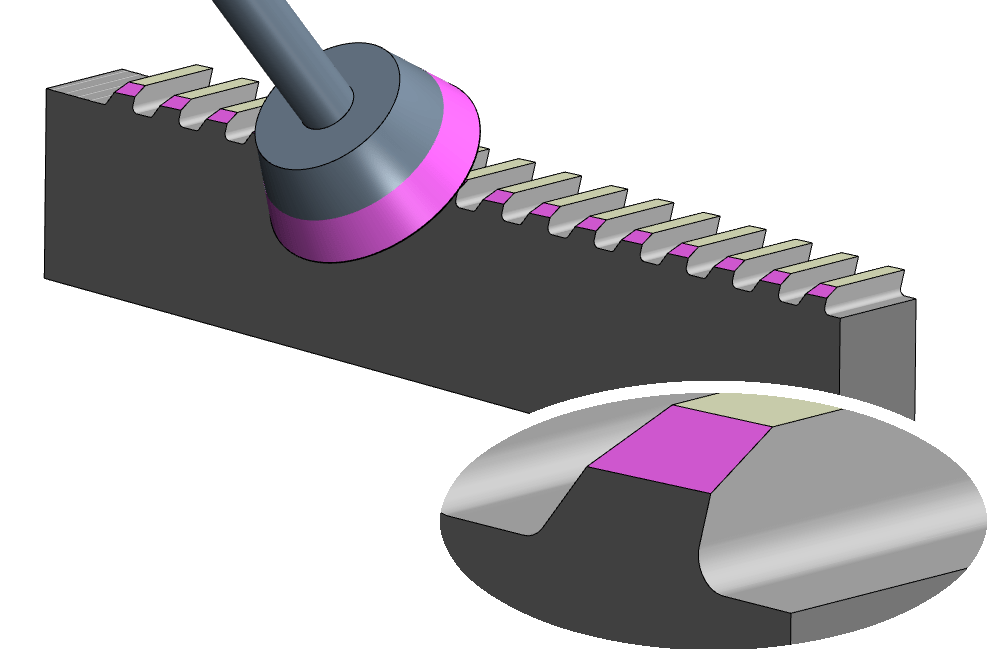

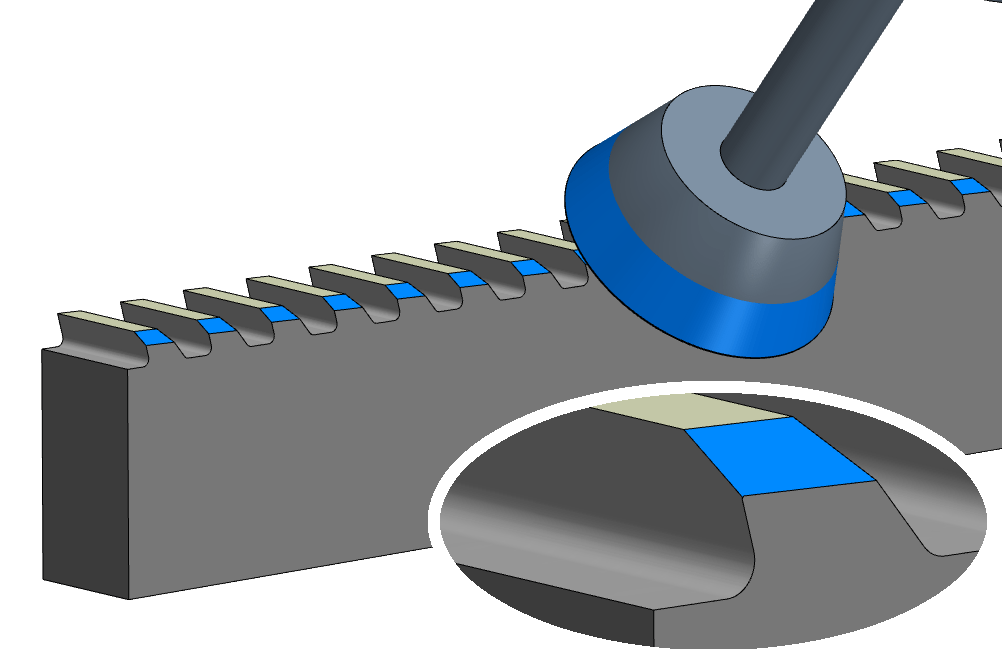

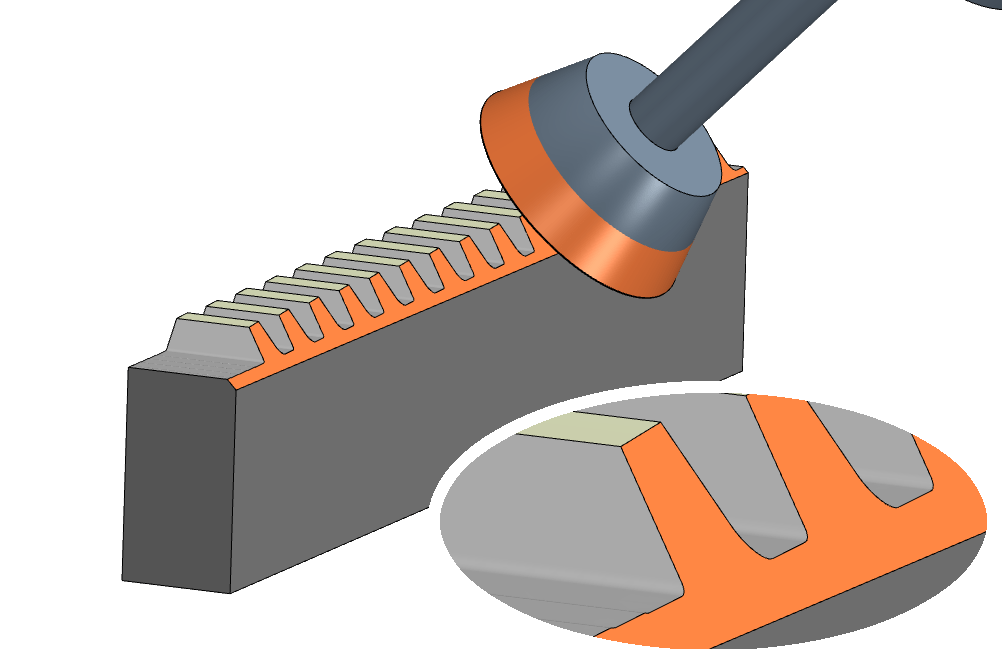

Ajout des travaux de chanfrein à Gauche et à Droite sur les broches plates. Il n'est plus nécessaire de déclarer "Broche Double" pour pouvoir usiner un chanfrein.
Lorsque de diamètre de la meule est trop grand, le logiciel n'arrive plus à calculer la trajectoire, et propose une position de l'axe B qui est incohérente. J'ai créé la méthode "S" (position manuelle + diamantage) qui permet à l'opérateur de définir manuellement la position de l'axe B. cela permet donc d'usiner la coupe avec une meule beaucoup plus grande que le diamètre attendu. En revanche, l'angle de coupe ne sera plus respecté, mais cela permet de faire des cycles d'ébauche.
Amélioration de la précision durant l’usinage : Lorsqu'on usine une goujure sur une fraise mère avec une hélice très faible, on considère qu'on va usiner une hélice nulle pour améliorer la précision (l’axe A ne bougera pas)
Cycle T et inversion nb dent / nb passes
- Usinage par cycle T (prise de passe à l’aller et au retour)
- empilement ebauche / finition
- empilement entre les passes
La vitesse de palpage du calage entre les deux dents est désormais paramétrée sur la vitesse de palpage du calage dans les modules.

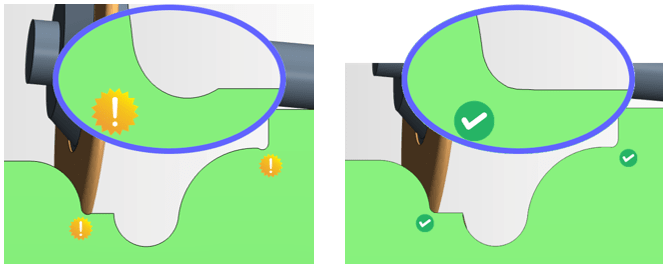

Si le profil a beaucoup de dépouille (35°), et que le profil possède des points anguleux concaves discontinus (typiques des profils pour le bois), il y avait des "piquages" dans les angles concaves. Pour supprimer ce phénomène, on peut ajouter automatiquement des congés dans le profil. La valeur des rayons ajoutés se base automatiquement sur la valeur du rayon en bout de la meule (Rayon en bout de la meule + 10% en plus). L’opérateur n’a pas besoin de modifier manuellement le profil.
Activation : numaffut.ini [Formes] Ajouter_Conges = 1
L'affichage des messages rouges bloquants dans les dépouilles de forme est amélioré. On peut maintenant afficher le message au-delà d'un seuil sur le mouvement maxi de l'axe A. Plus la valeur est grande, plus le programme laissera tourner la pièce avant de bloquer.
Activation : Numaffut.ini, [Formes] Angle_Limite_Messages = 45
[Formes] Supprimer_Messages = 0 pour laisser faire la nouvelle fonctionnalité= 1 si on ne veut JAMAIS voir de message

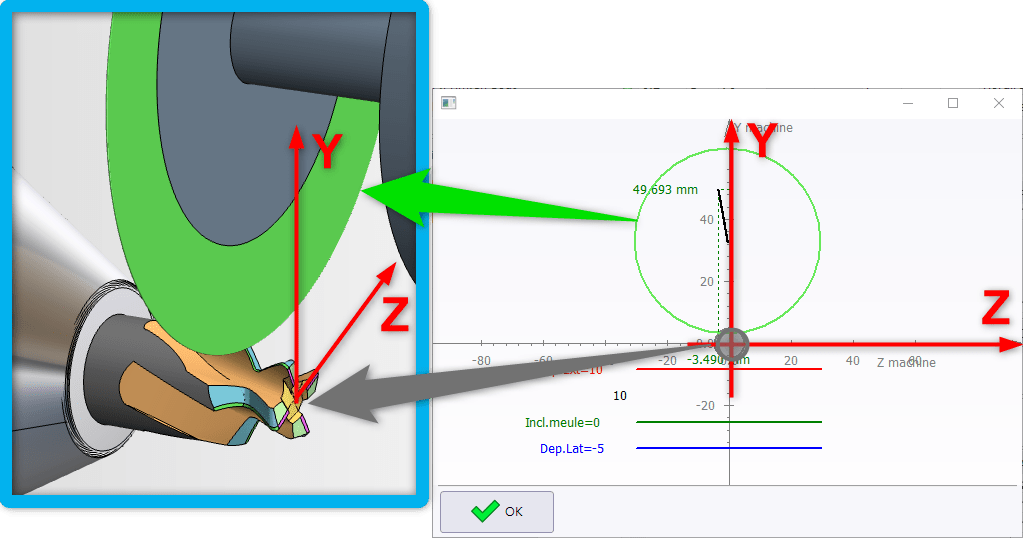

On affiche les positions d’usinage Y & Z dans une vue 2D (avec affichage immédiat).
Accessibilité : Bouton [>] du paramètre « Privilégier Y ou Z »
Il est maintenant possible de palper des flancs de cannelure en A.
Accessibilité : Palpage rapide | %114 : Mesure quelconque A- 2 côtés
Création de la nouvelle méthode de palpage 'R-Rotatif' : le palpeur s’approche de l’outil pendant que l'axe A tourne rapidement. Ce palpage permet de mesurer tout type d’outil.

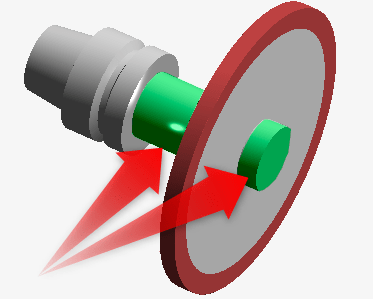

Il est maintenant possible de simulation les moyeux de meule, et de les personnaliser si nécessaire.
Paramètre « Longueur de moyeu » : si on laisse 0, tout est automatique. La valeur saisie sert pour la simulation et pour la vérification du magasin.
Paramètre « diamètre arrière du moyeu » : il ne pouvait pas être plus petit que 32 mm, cette sécurité est supprimée.
Accessibilité : Cocher le paramètre « Personnaliser le moyeu (eSim) »

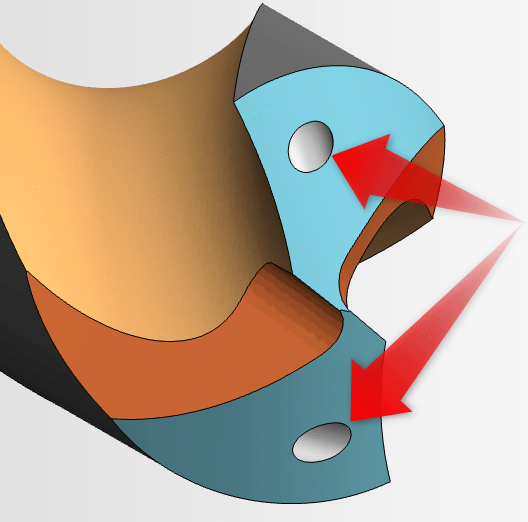

Il est maintenant possible d’ajouter un « travail » qui ne servira qu’en simulation pour simuler les trous d’huile.
Accessibilité :Ajouter le travail « Simulation : Trou d’huile »
A partir d’un cube étalon, ou bien en utilisant le master de la machine, on peut palper une référence.
Suite à cela, on propose un contrôle périodique, avec enregistrement des écarts trouvés.
Cela va permettre de surveiller si la machine dérive. Si c’est le cas, on pourra décider d'effectuer de nouveaux P16.
Accessibilité : eHomePositions
Correction de bug sur la « Dépouille bout rayonné » La gestion de l'incline meule était faux (dans la version 6.12). Il est revenu identique à la 6.11 (Improved)
Il est possible de remplacer le paramètre « Longueur du Banc » par les 2 paramètres « Dist.calage » & « Angle Calage » pour toutes les fraises.
Activation : Numaffut.ini, [CONFIG_OUTILS] FRAISE : SUPPRIMER_Longueur_Banc = 1
Correction de bug sur la « Goujure en Bout » de forme S En simulation, les goujures en bout type S pouvaient être fausses (lié à un "gros" rayon de meule). Il faut savoir que pour ce travail uniquement, la simulation et l'usinage dans la machine ne génère pas le même ISO (Improved)
Les nombreuses possibilités de palpage et de contrôle (avec édition d’un PV de contrôle) sont maintenant disponibles en standard dans le logiciel. Une gamme d’usinage a été élaborée, et permet, grâce au contrôle effectué dans la machine sans démonter la pièce, d’obtenir très rapidement la classe de précision attendue. Des améliorations ont été apportées dans le palpage de la Rectitude de la Coupe, et dans le traitement des écarts mesurés. (Improved)
le programme %134 a été réécrit. Il renvoie désormais la longueur palpée au milieu de la dent au diamètre extérieur, et le calage au milieu de la dent à la longueur. Les 3 paramètres suivants ont été ajoutés :
- « pos palpeur sur face » : désigne le rayon auquel le palpeur va se placer pour palper le calage entre 2 dents (par défaut 1 mm).
- « décalage rayon 1 » : c’est un offset / diamètre extérieur pour palper le premier point de longueur totale. Par défaut, mettre 0. Si >0, palpera en dessous
- « décalage rayon 2 » : c’est un offset / diamètre extérieur pour palper le deuxième point de longueur totale. Si 0 -> 2 mm. Lorsqu’on palpe la longueur via plaque, si les pos Y et Z sont =0, on se décale du rayon de l'outil sans afficher de message d'erreur
Les 3 paramètres suivants ont été ajoutés :
Amélioration majeure pour l’affutage de la face pour les travaux suivants : - « Face de Coupe » - « FACE par Peri CYL » - « FACE par Av Boiss » (New)
Lorsqu'on palpe de longueur avec une plaque "P-Plaque", il est possible de spécifier "Utiliser le calage de l'outil". Cocher le paramètre ajoutera un palpage de longueur approximatif, qui servira de base à tous les autres palpages (calage, hélice, diamètre...). Puis, à la fin, le palpeur se servira du calage palpé (et de l'hélice) pour se positionner sur la dent et palper la longueur de façon précise
Dans certains cas, cela pouvait prendre plus de 20 secondes pour générer le programme de palpage. Pour supprimer ce temps d’attente, le code a été entièrement revu.
activation : Numaffut.ini, [Moulinette_Mnemo] Activer=1
On peut maintenant palper la meule en Y, B à 90°
Sécurité sur la longueur totale : la sécurité sur le paramètre « Pos.X début » qui positionne le palpeur devant l’outil se base : - soit sur une valeur mini de la configuration ([MODULE LONGUEUR], Secu_PosX_Mini, défaut 100mm) - soit sur la longueur de l'outillage sélectionné +20 mm (arbitraire).
Si le paramètre « Pos.X début » est inférieur à une de ces 2 valeurs, on ne peut pas éditer le palpage.
Le %113 a été modifié pour permettre de palper Longueur, calage et excentration avec le palpeur couteau. Le bon programme peut être généré en choisissant pour quel palpeur on souhaite éditer le %113. Par défaut, avec un palpeur couteau on palpe le calage en s'enfonçant de 0.5 mm. Attention : on ne peut palper que les alésoirs coupe à droite OU à gauche.
On peut maintenant palper le calage sur un plat excentré par rapport à l'axe A
Depuis la 6.01, on vérifie la cohérence de l'angle d'hélice palpé en fonction du sens de l'hélice déclaré. Désormais si l'angle d'hélice est faible on le considère comme cohérent, et on l'initialise à 0.001 (He droite) ou -0.001 (He gauche)
Lorsque le diamètre saisi dans les paramètres était très éloigné du vrai diamètre de l’outil, on pouvait obtenir un écart sur les angles d’hélices palpés. Ce problème a été corrigé
Il est maintenant possible de donner certaines dimensions pour le moyeu de la meule :> Diamètre arrière> Diamètre avant> Longueur avant
Cela permet notamment de mieux simuler l'encombrement de bagues d'équilibrages
Il est maintenant possible de sauvegarder le profil 2D du brut usiné. Cela peut servir pour commencer une mise en planAccessible depuis le menu lié au bouton [Simulation] - Sauver profil 2D
possibilité de spécifier une charge broche maximum au dela de laquelle la machine se met en défaut.
Menu->Paramètres machine->Machine-> cocher "puissance maxi admissible broche"
Création de l'entrée [DIAMANTAGE] Usure_E83000 = 0, 1 ou 2 = 0 : seul cas possible avant cette version : les usures de meules liées au diamantage sont mémorisées dans les E800xx. = 1 : nouveau cas (pour Flexium et Flexium+): les usures de meules liées au diamantage sont mémorisées dans les E830xx. C'est plus sécurisé car ces valeurs ne peuvent pas être écrasées par un palpage de division (notamment sur les fraises mères si on palpe le calage de toutes les dents). Cette option est préconisée pour TOUTES le nouvelles machines = 2 : nouveau cas (pour Flexium et Flexium+) : les usures de meules liées au diamantage sont mémorisées dans les E800xx (comme avant), mais également dans les E830xx (nouveau cas). Cela permet de faire la transition pour les clients qui utilisent déjà le diamantage, mais qui souhaitent sécuriser leur process.
Signe des prises de passe dans les foretsNotamment, travail d'étage spiroconique, la prise de passe pouvait se faire dans le mauvais sens
RUNTIME ERREUR : Parfois, le message "ValS_I()" surgit, et bloque complètement le logiciel. Ce message a été masqué, il ne bloque plus l'utilisation, mais il continue d'apparaître dans le log.
FRAISE 3 TAILLES DE FORME (avec hélice)Le profil était mal calé dans la goujure avec les nouvelles méthodes d'usinage de la dépouille
FRAISE à CHANFREIN Quand "Incl meule chanfrein" est égal à 0, cela prend 45 pour l'usinage et ensuite, cela modifie la valeur du paramètre. Maintenant, on initialise à 45 uniquement à la création. Si l'opérateur met 0, sa valeur sera conservée
Fraise conique : forme EXT ravageuse Utilisé pour brise copeau bug ne fonctionnait plus depuis la v6.11.5 (E61001 ou E62001 étaient écrasés par le multi-passe)
FRAISE DE FORME, Bug à l’accostage. La course d'accostage était à 0 dans les FRAISES de forme (autres outils de forme OK), v.6.12 uniquement
RECTIF DE FORME La valeur du para "Rotation continue A" saisie dans les paramètres de l'outil était toujours écrasée par la valeur saisie dans le travail (même si elle était égale à 0)
RECTIFICATION, Usinage avec diamantage de meule selon l'axe Y ne marchait pas
TRS, Violation d'accès lors de la fermeture du logiciel et que l'option TRS est activée
Liaison CN, Lorsque le fichier varCN.ini comporte une entrée en double cela faisait planter le soft
Simulation 3D, Meule FEPA torique 1F1R avec un petit diamètre était mal simulée
Simulation 3D, Le bouton NCSimul ne s'affiche pas si le logiciel n'est pas installé sur le PC (même si la licence est activée)
IHM, Lorsqu'on inversait "Nb dents/Nb passes" les compteurs n'étaient pas bons
On perdait les commandes à l'édition dans la CN.
Un outil ouvert & enregistré avec la version v.6.12.3, puis réouvert avec la version v.6.11 pouvait avoir perdu les vitesses d’avance
FRAISE, Dépouille Continue (bout rayonné, bout sphérique, fraise boule) : Amélioration majeure de l’usinage en 5 axes. La variation de l’incidence meule et de l’incline meule le long de l’arête est mieux gérée, la meule « gigote » beaucoup moins dans la machine. Nota : ne concerne pas la méthode B (méthode G et D uniquement) (Improved)
GOUJURE en Péri, GOUJURE Continue : Lorsque la coupe et le dépincement peuvent varier entre le bout et l'attachement, les paramètres "côté attachement" sont ajoutés dans les paramètres du travail. (Improved)
Ajout des travaux "RECTIFICTAION" & "RACCOURCISSMENT" (New)
Le travail a été mis à jour pour avoir le même comportement que dans les forets (Improved)
Il est maintenant possible de palper l'inclinaison de la denture (New)
Il est maintenant possible de palper la pente de la denture sur l'arête (New)
Il est maintenant possible d'usiner la chambre à copeaux en un seul travail avec très peu de paramètres (New)
Création d’un travail d'ébavurage inspiré d'une rectification cylindrique pré configurée En X : longueur utile avec 10 mm de chaque coté En R : Rayon de la fraise - profondeur de goujure Possibilité d'ajouter des surcourses Atta ou Bout, de mettre des surépaisseurs et des planages (New)
FORME DE MEULE HELISURF : au moment du calcul de la meule, on peut choisir de centrer le profil au centre du brut, à droite ou bien à gauche (utile pour les meules des fraises mères hélicoïdales) (Improved)
nouvelle définition de l'angle de coupe DIN 1829 : au milieu de la dent. Palpage de vérification du nombre de dents possibilité de palper la longueur et calage sur couteau Fellow hélicoidal. Appel direct du %134 - Rappel : le travail "FACE COUPE" regroupe les 2 travaux "FACE Péri.Cyl." (méthode D) et "Face Av.Boisseau" (méthode F). Cela permet d'empiler les travaux en passes d'ébauche et de finition. - Ajout des courses avant / après dans la page 7 pour ces 3 travaux. (Improved)
Lorsque le paramètres « Privilégier Y/Z » est proposé, i est maintenant très rapide de voir où va travailler la meule dans la machine (en cliquant sur le bouton du paramètre). Parfois, la meule peut travailler devant pour la dépouille primaire, et derrière pour la dépouille secondaire. (Improved)
%138 palpage en Z- des deux cotés du master dégagement fin de programme : Z, puis Y, puis le reste (Improved)
%158 dégagement en X en premier à la fin de l'étalonnage le seul étalonnage possible est le Complet-Rapide, qui n'étalonne pas en Y+ (Improved)
l'option est codée dans la licence. L'édition du palpage avec palpeur couteau sans option est interdite (Improved)
-Simplification de l'affichage des incréments : Une seule ligne par incrément, on déverrouille le cadenas pour personnaliser la valeur -Tous les paramètres verrouillés : lorsqu'on déverrouille, cela n'affiche plus 0.001, cela conserve la valeur du paramètre outil (Improved)
Si il y a plusieurs travaux de rectifications choisis dans le même outil, ils sont tous schématisés sur la vue 2D dans le travail (Improved)
on peut choisir l'unité par défaut dans options->affichage. Lorqu'on importe/exporte un dxf on nous propose un écran de choix de l'unité du dxf: mm ou inch (New)
Dans certaines trajectoires, notamment les outils de forme, on schématise le point de départ de la trajectoire (carré vert) (Improved)
Lorsqu'on saisit les différents angles, une vue en bout 2D montre les positions des dents. (Improved)
ajout d'un bouton pour déclencher la mise à jour de facon manuelle. Menu -> Maintenance -> Rechercher des mises à jour (Improved)
- un rond bleu s'affiche sur l'onglet "Simulation" (en plus de l'onglet "Brut". On a l'info dès qu'on ouvre l'outil (pas besoin de rentrer dans la page de simulation) (Improved)
programme de rodage %999 mise au point du programme %9996 (New)
amélioration de l'historique des P16 : on écrit l'heure. On indique si les P16 on été archivées manuellement ou de façon automatique. (Improved)
Renforcement du code pour rendre la liaison avec la CN plus stable (Improved)
Création d'un "typeBT9 spécial" dans les meules assiette : cette forme de meule décrit parfaitement la meule utilisée quand on usine le dos + le fond + la face de coupe en une seule opération (New)
dans le travail RECTIFICATION des fraises, les paramètres de diamantage n'étaient pas masqués Vitesse d'accostage fausse dans le diamantage des fraise mères (Fixed)
les travaux avec l'option "Modulo axe A" étaient mal simulés. (Fixed)
- la création d'un nouveau profil de meule ne fonctionnait plus - l'ajout ou la suppression d'un point dans un profil de meule ne fonctionnait plus. (Fixed)
palpage d'hélice en multi points Depuis le début (??), il y a une erreur de frappe qui fait qu'on ne devrait pas être capable de palper les hélices évolutives. Le fait que ca n'ait pas été détecté plus tot reste un mystère... (Fixed)
Le 2D d'aide n'était pas correct pour les plans de palpage sur un foret. Attention : lorsqu'on clique sur le paramètre du palpage, le plan n'est correct que si l'étage palpé est le 1 Depuis la v.6.09, on a changé la façon d'imposer le paramètre « pos palpeur sur face », mais cela ne fonctionnait pas pour le palpage d'hélice sous profil. (Fixed)
Le programme ISO de palpage été erroné (ligne mise en commentaire involontairement) (Fixed)
le travail de la Goujure en péri était discrétisé alors que ce n'était pas nécessaire (la prise de passe retour W ne fonctionnait plus) (Fixed)
-erreur en simulation si trop de passes calculées -La tempo était négative quand le sens de rotation était négatif (Erreur CN 1 Ext 23) - problème d'arrondi quand le nombre passes est très grand. Tentative en éditant les valeurs avec 5 digit dans l'ISO - à tester (Fixed)
Attachement Ve les méthodes avaient disparu (depuis la 4.87) (Fixed)
la forme ext. ravageuse n'est pas décalée d'une dent sur l'autre (Fixed)
la représentation graphique associée au diamantage était erronée
[ISO symbolique] - les accostages sur le premier point de trajectoire pouvaient être dangereux (remis comme avec l'ISO SIMPLE)
il manquait l'axe de prise de passe Y
générait une erreur à l'éxéuction (depuis 6.12)
en position "debout", le brut n'était pas dans la bonne position dans eSim
la navigation entre les pages ne fonctionnait plus (notamment la page Meule)
[ISO symbolique] L'empilement des travaux (Ebauche / Finition) ne fonctionnait plus avec le nouvel ISO (ISO symbolique) (Bug apparu dans v.6.12.3)
le travail de Rectification ne peut pas se faire en mode 1-ISO symbolique (erreur dans l'affichage des choix possibles)
Le travail était mal positionné quand le paramètre "Démarrer par la dernière dent était validé"
[ISO symbolique] Avec le nouveau ISO, l'accostage d'un travail avec de l'usinage partiel pouvait être très dangereux (accostait très prêt de la dent n°1, puis se déplaçait en X sur la première dent usinée).
[ISO symbolique] depuis la v.6.12 incluse, les prises de passes ne se faisaient plus
Lorsqu'on a lancé une simulation, on connait le temps d'usinage. Maintenant; il est systématiquement transmis à la CN.la config numaffut.ini [TEST_SMP] Temps_Cycle ne sert plus. Pour rappel, la variable CN est configurée dans le fichier c:\Numaffut\Config\varCN_Base.ini [VarCN] KLadder_TEMPS_USINAGE=%MACHINE_VAR%.Numaffut_TempsDuCycle
Il existe 2 modes d'édition ISO. Ajout d'une colonne qui permet de choisir le type d'édition pour chaque travail :A-Automatique (laisser faire le programme)0-ISO simple1-ISO symbolique
Lorsque la combinaison des travaux ne permet pas une édition homogène, le programme est bloqué et indique les conflits
[ISO symbolique] avec le nouvel ISO symbolique, on pouvait avoir une erreur CN sur une temps G4 F1.098 car car CN n'accepte pas plus de 1 chiffre après la virgule.
[ISO symbolique] avec le nouvel ISO, il y avait une erreur CN 191 au changement de rotation dans le cycle (la CN n'accepte pas la syntaxe "IF 1>0 THEN")
Si on veut diamanter la meule, il faut choisir la méthode S pour diamanter. Maintenant, cette méthode accepte les meules cylindriques (inutile de donner l'angle de l'axe B)
[ISO symbolique] Avec le nouvel ISO symbolique, on avait une erreur CN à la fin de la trajectoire (Calcul de vitesse négative)
[ISO symbolique] en triple passe , ne faissait pas les passes d'étincelage
l'option "Simuler sur une seule dent" a été déplacée dans l'écran de simulation Générale, et ajouté au menu du bouton de simulation. Cela permet d'avoir des temps de simulation très courts pour régler l'outil
ajout de l'écran qui permet de choisir la meule en fonction du diamètre et de la coupe (était déjà là dans les broches rondes)
l'option "Simuler sur une seule dent" a été déplacée dans l'écran de simulation Générale, et ajouté au menu du bouton de simulation (Improved)
Cycle 'C' supprimé (car ne marchait pas) Cycle 'T' ajouté (prise de passe aller & retour) Ajout de passes de finitions (sur tous les cycles) Le Cycle 'P' (aller/retour) avec balayage peut être remplacé par lr cycle 'T' & passes de finitions En triple passe, ne faisait pas les passes d'étincelage Diamantage et méthode S : cette méthode accepte les meules cylindriques (inutile de donner l'angle de l'axe B) (Improved)
la prise de passe ne fonctionnait pas (Fixed)
- avec le nouvel ISO, on avait une erreur CN à la fin de la trajectoire (Calcul de vitesse négative) - avec le nouvel ISO, il y avait une erreur CN 191 au changement de rotation dans le cycle (la CN n'accepte pas la syntaxe "IF 1>0 THEN") (Fixed)
- le palpeur ne tournait pas dans le bon sens pour trouver le calage - L'icône de palpage a été déplacée sur le paramètre "Calage ABS" - Ustiliser "Pos.X palp./Bout" plutôt que angle calage entraineur pour changer la position de départ du palpeur (Fixed)
- les pages d'aide ne s'affichaient pas (en nouveau palpage) -l'onglet de palpage affiche le mode de palpage choisi. Lorsqu'il y a un numéro d'avertissement sur l'onglet, cela cachait le mode de palpage choisi. (Fixed)
- quand la broche n'était pas déclarée "Fabrication", la cellule de pr.passe de la 3ème ligne n'était pas grisée. (Fixed)
Le travail ne fonctionnait plus avec le nouveau boucl_CN. (Fixed)
la solution implémentée faisait buguer dans d'autres cas (Wrike 1224002919) (Fixed)
l'arrosage ne redémarrait pas après un diamantage cyclé lorsque l'option générale d'arrosage "Arroser seulement au début de la trajectoire" était cochée (créée pour CA7U) (Fixed)
Suppression d'un message d'erreur à l'édition du programme de palpage (Fixed)
- La gestion de l'incline meule redevient identique à la version v.6.11 (Wrike 1247378192) (Fixed)
- la largeur de la dent est fausse quand il y a grand écart de profondeur (par rapport à la profondeur utilisée pour calculer la position de la meule). Ajout d'un Offset dans les paramètres du travail en attendant de trouver la formule magique - la course accostage /au brut était faux si accroissement au diamètre (ok si accroissement au rayon) -mise au point de l'accostage "G" (Fixed)
la prise de passe selon X- ne fonctionnait plus (Fixed)
On a le droit d'enregistrer une vitesse nulle dans les broches rondes (quand la vitesse est nulle, elle est recalculée à partir de la pr.passe et de la vitesse de rotation; quand la pr.passe est nulle, cela calcule une tempo). (Fixed)
Quand l'option "Triple passe "est activée, le cycle était faux (Fixed)
broche montée en Oppo-Gen, le palpeur ne va pas à la bonne position en X (il fallait inverser le signe du paramètres "Position 1ere dent/butée) (Fixed)
Lorsque le diamètre saisi dans les paramètres était très éloigné du vrai diamètre de l’outil, on pouvait obtenir un écart sur les angles d’hélices palpés. Ce problème a été corrigé (Fixed)
en cycle G, l'accostage suit la même pente XZ que l'usinage G (Fixed)
l'affichage des cellules en triple passe était faux pour les travaux "FACE de Coupe" et "DEPOUILLE Dt Ext" (Fixed)
En simulation, les goujures en bout type S pouvaient être fausses (lié à un "gros" rayon de meule). IL faut savoir que pour ce travail uniquement, la simulation et l'usinage dans la machine ne se comportent pas pareil. Ce bug est corrigé. (Fixed)
lorsqu'on clique sur le graphique (en bas du tableau), cela positionne le curseur sur la dent cliquée. Cela facilite la navigation, surtout quand la broche a beaucoup de dents (Improved)
création d'un menu qui permet de sauvegarder le modèle 2D en DXF (New)
Le recul pour dégager en X de 0.2 passe à 0.03. Le dégagement X&Z est plus rapide ne se fait plus à la vitesse de la prise de passe (Improved)
Sur un outil possédant beaucoup de paramètres (par exemple un foret avec beaucoup d'étage et de travaux), les derniers paramètres n'étaient jamais stockés. A la lecture, on affichait le message suivant : "Generer_OutChainS - Les paramètres enregistrés sont peut-être endommagés. Contacter SMP". Le correctif sera apporté dans la v.6.13. (Fixed)
Ajout des traces lors du rapatriement du palpage (dans C:\Numaffut\Journal) (Dev)
On ne pouvait plus rien faire après l'édition dans la CN. Ce bug existe depuis la 6.08, surtout dans les fraises. Pour "débloquer", il faut basculer sur la page des paramètres meules. (Fixed)
La valeur du para "Rotation continue A" saisie dans les paramètres de l'outil était toujours écrasée par la valeur saisie dans le travail (même si elle était égale à 0) (Fixed)
Position Dent 1/Butée" ne fonctionnait pas comme les broches plates (Fixed)
la largeur du dos de dent n'était pas respectée. C'est mieux, mais j'ai l'impression que ce n'est pas encore parfait (explication : contrairement à la broche plate, la partie de la meule qui touche sur la coupe n'est pas dans le même que que celle qui touche le dos de dent. "Matrice_Brorond_Ecart" renvoie cet écart. (Dev)
la prise de passe ne se faisait pas à la bonne vitesse d'avance (nouvel ISO uniquement !) Ajout d'un coefficient pour modifier la vitesse de dégagement (prise de passe dans l'autre sens) (Improved)
le paramètre "Position Dent 1/Butée" faussait la position du brut dans la simulation. (Fixed)
L'entrée suivante dans Numaffut.ini permet de toujours afficher "Dist.calage" & "Angle Calage" dans les fraises (plutôt que "Longueur du Banc") [CONFIG_OUTILS] FRAISE : SUPPRIMER_Longueur_Banc = 1 (Improved)
le profil était mal calé dans la goujure avec les nouvelles méthodes d'usinage de la dépouille (Fixed)
forme EXT ravageuse utilisé pour brise copeau bug ne fonctionnait plus depuis la v6.11.5 (Fixed)

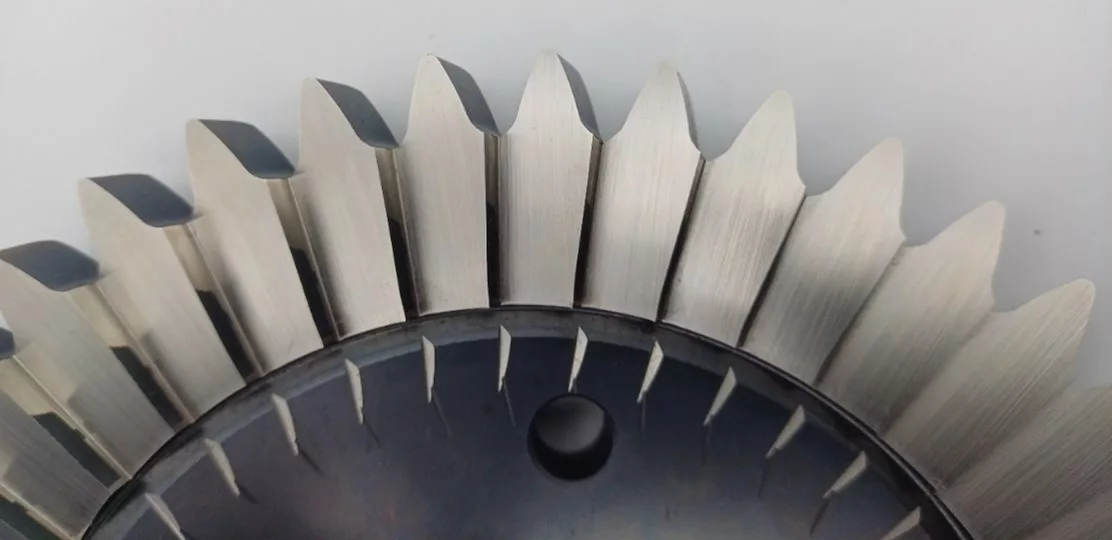

Mise au point du palpage de couteaux fellow (Improved)
Mise au point (Fixed)
activation via Numaffut.ini, [Moulinette_Mnemo] Activer=1 (Improved)
La meule avec un petit diamètre était mal simulée (Fixed)
la passe d'étincelage est toujours à zéro. La cellule des prises de passes est masquée. (Improved)
Usinait une dent de plus un peu bizarre, l'usinage partiel ne marchait pas du tout (Fixed)
la progression était fausse (ok en 6.11) (Fixed)
dans les forets notamment, travail d'étage spiroconique, en fonction de la méthode le signe de la prise de passe peut être automatiquement changé. (Fixed)
en fabrication, le paramètre "prise de passe global" n'est plus lié au palpage. Il applique un décalage global en X sur tous les travaux, quelle que soit la session de palpage choisie. (Improved)
en fabrication, à la lecture des valeurs palpées, le Pas de la première dent était remis à zéro (valeur non palpée à conserver). Pour info, le dernier pas n'est pas palpé également, il n'est pas modifié (Fixed)
le paramètre de garde de diamantage avaient disparu du tableau des travaux choisis (Fixed)
En fabrication, la prise de passe de la dépouille pouvait se faire dans le mauvais sens dans certains cas. (Fixed)
lors de la saisie des accroissements, la mise à jour des diamètres était fausse (décalage d'une ligne). le graphique des diamètre a été mis au point (affichait parfois des décalages sur les dents ou sur le nombre total de dents) (Fixed)
sur les anciennes CA7U, en plus d'avoir les axes Y et Z inversés physiquement, les axes tels que gérés dans le projet automate changeaient 0-X; 1-Y; 2-Z; 6-A; 7-B => 0-X; 1-Z; 2-Y; 6-A; 7-B Ce n'est plus le cas sur les nouvelles CA7U (parce que c'est plus simple ainsi). Le logiciel des P16 doit être mis à jour en conséquence (Fixed)
programme de redressage mis à jour lorsque la CN est une Flexium : on peut gérer une meule placée dans n'importe quelle position. (New)
en fabrication, le travail Chambre à Copeaux ne prenait pas en compte "Modif.goujure" ne fonctionnait pas en commençant par la dernière dent (Fixed)
